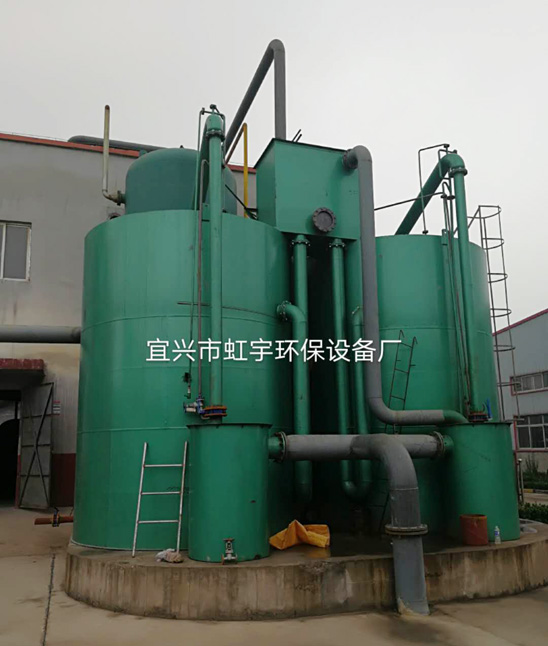

重力式无阀过滤器

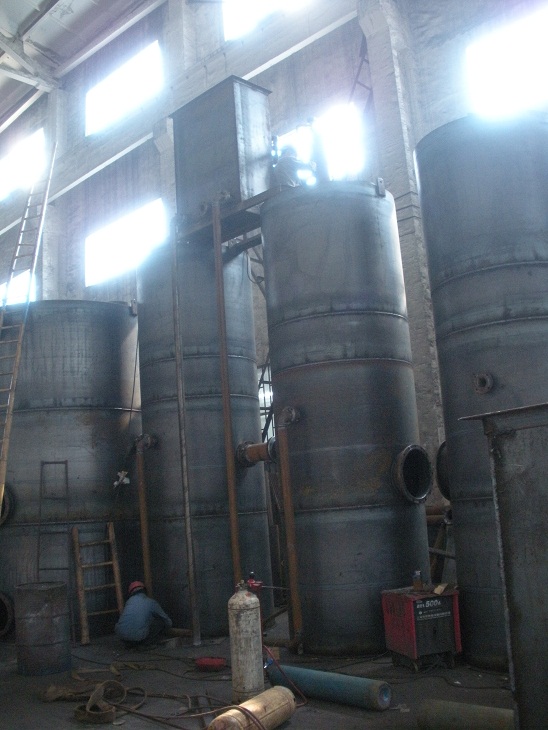

       钢制重力式无阀过滤器视设备大小可由制造厂在工厂成套制作完后整体外运,也可现场制作安装。



使用范围
       钢制重力式无阀过滤器系列产品,广泛适用于地表水净化、循环水的旁滤过滤、地下水除铁除猛、生产废水去除悬浮杂质、有机污水的后续过滤,以及室内游泳池水的过滤等。



一般介绍
       无阀过滤器有两大系列;一类是滤池方形,过滤水量有20m3/h至175m3/h;另一类滤池为圆形,过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175m3/h的均整体运至现场,过滤水量为200m3/h至750m3/h的,制造厂商预制成几部分运至现场拼装而成,再经防腐后使用,装填滤料后即可调试和运行。



工艺介绍
       采用小组里排水系统,正向、重力式过滤,以自身清水区的水量,在虹吸水头作用进行反冲洗。因此,无须像高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样必须设置反冲洗泵货反冲洗水塔。该过滤罐内,采用较多跟数的冲清水管,并布置在各自所在面积图形的形心轴之处。因此反冲洗水配水均匀,其滤后水再清水区采用跺脚集水槽收集,因此过滤罐就位后,对集水槽堰顶之水平程度适应能力强,因而可以均匀集水。
       过滤器的较大规格产品中,与国标图的钢筋混凝土重力式无阀滤池相比,增加了魅族三座式系列(即一座过滤器反冲洗时,由同一组的三座过滤罐供给反冲洗水量)期终水头损失最大控制值也是国标图的1.7m增加了1.5m和1.9m两次档次,为净水厂设计的高程布置提供了方便选择的产品。



工艺特点说明
       在运行时,过滤—投入反冲洗—终止反冲洗—恢复下一周期的过滤,均自动进行。这种自动,属于水力自动,是水力过程形成的自动,无须人员看管。因此,改过滤器的进水、出水、反冲洗水的供水、反冲洗废水的排除都无须阀门控制,不需设置如同高速过滤器、中速过滤器、机械过滤器已经普通快滤池(均需设四个以上阀门),无需安装需要精心维护的时间程序控制仪表或过程程序控制仪表。但在进水罐上应设置阀门,供初次投用时使用,均衡数座过滤罐的进水量;在同组旅馆连通管上需配置阀门,供轮换检修时停止进水用。



工作原理
       原水由进水管送入滤池,经过滤层自上而下地过滤,清水即从连通管注入村水箱内贮存,水箱充满后,水通过出水管入清水池,滤层不断截留悬浮物,造成滤层阻力的逐渐增加,因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时,水自该管中落下,通过抽气管借以带走虹吸下降管中的空气,当真空度达到一定值时,便发生虹吸作用。这时水管中的水自下而上地通过滤层,对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸作用。



设备组成
       钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
       进水系统:采用双格组合进水分配箱,既可进水,又可均匀配水。
       滤水系统:冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。顶盖采用15°左右的锥体,有利于反冲洗时将排水汇流顶部管口,经虹吸管排出。
       配水系统:其采用格栅小阻力配水系统,集水区高达500mm这样冲洗配水更为均匀。
       冲洗系统:包括冲洗水箱、连通管、虹吸管等。冲洗水箱置于滤池顶部,水箱容积按一个滤池冲洗一次所需的水量确定。连通管的作用是在过滤时将滤后清水送入冲洗水箱,冲洗时将冲洗水送入滤池。冲洗系统中最重要的便是冲洗。冲洗是全自动的,当虹吸管发生虹吸作用时,冲洗便开始,当空气进入虹吸管,破坏虹吸作用,滤池反冲洗结束。所以虹吸管是冲洗过程中的关键,采用虹吸辅助管,可加速虹吸形成。反之,为使虹吸破坏彻底,在破坏管底管设置虹吸破坏斗。但为了管理上的需要,特设强制冲洗器,以便在滤池水头损失还没有达到最大值就需要冲洗。冲洗强度调节器可控制冲洗强度。



重力式无阀过滤器(图)用途
  1、 用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理。
  2、 用于地表水净化、地下水除铁除锰。
  3、 用于城市、乡镇自来水厂的过滤处理。
  4、 用于软化、除盐处理的前处理。
  5、 用于游泳池、喷泉水景的净化处理。
  6、 用于生产废水去除悬浮物,有机污水经生化处理,二次沉淀池处理后续过滤等。




工艺设计数据介绍
       1、平均滤速:8-15米/时;
       2、平均反冲洗强度:15升/ 米2•秒;
       3、反冲洗历时:5分钟;
       4、期终水头损失值:1.50米、1.70米、1.90米(三档任选);
       5、反冲洗膨胀高度:700×40%外加100mm安全高;
       6、滤料层高度:800mm承托层厚度270mm;
       7、悬浮物去除率95%以上。
       8、关于进水的最大允许悬浮物含量或铁、锰含量,滤后水的水质指标如何,则应由运行时控制,以适当的反冲洗周期去控制滤后水不超标。



滤料总类与配置
       1、滤层分单层、双层、三层。
       2、滤料种类:石英砂、烧岩颗粒、纤维球、无烟煤、橡胶粒(分粒径大小不一一注明)
       3、滤层高度:卵石承托层270mm 滤料层700-1000mm



新型工艺
       水力自动化曝气控制系统重新优化,自动识别杂质沉积程度。采用高清晰透视窗可以随时观察罐体内部含污情况,虹吸部分采用分段液位指示,可以准确的预测出下一个反洗时间。并配置手动强迫反洗装置,用户根据实际情况适时操作,真正体现了智能化运行和人性化管理,达到完美无缺。
       创新采用无阻力配水系统,滤板间隔仅为2.5毫米。均匀分部、无冲洗死角、滤速高、反冲洗强度大、冲洗彻底干净。使滤料达到彻底“再生”。
       最新工艺中,通过滤层的革新,自动化技术的改良,目前重力式过滤技术在保持工作周期不变的前提下,已将原高度6米,降至了2.9米,并采用新材质,从而使得老工艺焕发了新青春,并在各行业得到了广泛应用,在国家提倡节能环保的今天,重力式无阀过滤器以它优良的节能优势成为水处理设备的****选择。



制造、检验与验收参考标准
       1、化工部标准:《圆筒形钢制焊接贮罐施工及验收规范》(HGJ210-83)
       2、一机不标准《水处理设备制造技术条件》(JB2932-81)
